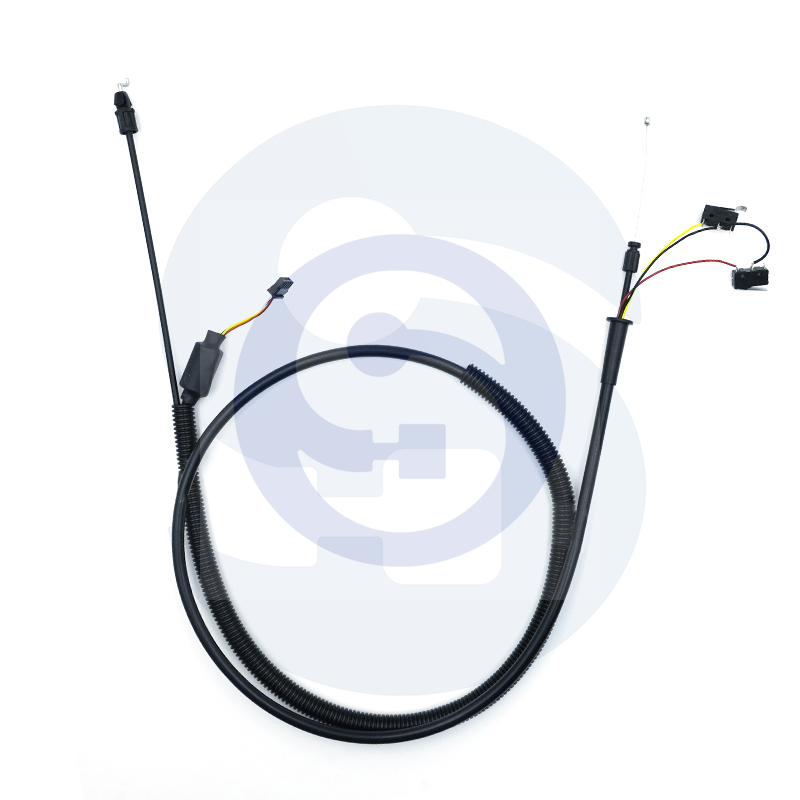

Quais especificações são importantes ao solicitar um cabo Bowden automotivo?

Encomendar a especificação errada do cabo cria sérios riscos mecânicos. Isso leva ao atrito excessivo, ao rompimento prematuro ou a falhas completas de conformidade em aplicações automotivas. Engenheiros e equipes de compras enfrentam pressão constante para adquirir componentes confiáveis. Selecionar os parâmetros corretos continua sendo um desafio complexo. Ignorar pequenos detalhes muitas vezes prejudica o desempenho geral do veículo.

Forneceremos uma estrutura técnica focada em compras para avaliação de cabos de controle mecânico. Você aprenderá como definir parâmetros exatos para seu próximo projeto. Exploramos como a atuação confiável requer equilíbrio entre a resistência à tração e as limitações do mundo real. Você deve avaliar essa resistência em relação aos limites de compressão do alojamento e às restrições rígidas de roteamento. adequadamente mapeadas As especificações do cabo Bowden automotivo evitam reprojetos dispendiosos posteriormente no ciclo de produção.

Este guia detalha todos os componentes críticos. Você descobrirá como as tolerâncias dimensionais determinam a longevidade. Também cobrimos seleções de materiais, avaliações de adaptação final e padrões de conformidade ambiental. Esses insights ajudarão você a garantir uma atuação mecânica à prova de falhas para qualquer projeto de chassi.

Principais conclusões

• Tolerâncias dimensionais precisas e raio de curvatura mínimo são os principais impulsionadores da longevidade do cabo e da atuação suave.
• A seleção do material (fio interno e conduíte externo) deve estar estritamente alinhada com a exposição ambiental do veículo e as zonas de temperatura operacional.
• Avaliar um conjunto de cabos automotivos personalizado costuma ser mais econômico do que modificar componentes prontos para uso para roteamento fora do padrão.
• A especificação precisa dos acessórios finais determina a eficiência da instalação e a segurança das juntas sob vibração.

Especificações dimensionais e de roteamento principais

Comprimento total e comprimento do curso (viagem)

Você deve definir claramente a diferença entre o comprimento total do conduíte e o curso do fio interno exposto. O comprimento total mede o alojamento externo de uma extremidade à outra. O comprimento do curso representa a distância real que o fio interno percorre para acionar um mecanismo. O cálculo incorreto dessa distância de deslocamento deixa os mecanismos parcialmente engatados ou incapazes de liberar totalmente.

Margens de tolerância transparentes são críticas. Eles dependem inteiramente da sensibilidade do seu aplicativo. Um cabo do acelerador requer extrema precisão, muitas vezes exigindo uma margem de +/- 2 mm. Um conjunto de liberação do capô pode funcionar perfeitamente sob uma tolerância mais frouxa de +/- 5 mm. Você deve documentar essas tolerâncias exatas em seus desenhos técnicos para evitar suposições do fabricante.

Raio mínimo de curvatura e restrições de roteamento

O roteamento apertado aumenta diretamente o atrito interno. Isso força o fio interno a raspar fortemente no revestimento do conduíte. Este atrito acelera o desgaste e diminui significativamente a vida útil do fio interno. Curvas acentuadas também exigem mais força do operador para acionar o mecanismo.

Você deve avaliar as restrições de roteamento no início da fase de projeto. Siga estas etapas para determinar limites de curvatura seguros:

1. Meça o raio de curvatura mínimo absoluto permitido pelo layout do seu chassi.
2. Compare esta medição com os limites recomendados pelo fabricante do cabo.
3. Calcule os graus totais de curvatura em todo o caminho de roteamento.
4. Identifique quaisquer pontos de esmagamento próximos aos componentes móveis do motor.

Se o seu chassi exigir uma curvatura mais apertada do que o mínimo seguro, repense sua abordagem. Uma ligação rígida ou uma alternativa especializada push-pull torna-se necessária nessa fase.

Compressão e folga da carcaça

A compressão do conduíte sob cargas pesadas cria uma sensação “esponjosa” durante a atuação. Os engenheiros referem-se a esse movimento perdido como folga. Quando você puxa o fio interno, o invólucro externo se comprime levemente antes que o mecanismo se mova. Essa compressão rouba o controle preciso do sistema.

Você precisa de uma estrutura de decisão sólida para escolher a moradia certa. O invólucro enrolado em bobina padrão oferece excelente flexibilidade para aplicações leves. No entanto, o invólucro reforçado com fio longitudinal utiliza fios de aço retos que correm paralelos ao cabo interno. Este design específico atenua totalmente a compressão. Você deve especificar o alojamento longitudinal para aplicações de alta carga, como freios de estacionamento ou embreagens para serviços pesados.

O gráfico abaixo compara os dois estilos de alojamento principais para referência rápida.

Seleção de Materiais: Equilíbrio de Fricção, Resistência e Corrosão

Composição do fio interno (galvanizado vs. aço inoxidável)

A escolha do material do fio interno determina a longevidade e o orçamento. O aço galvanizado oferece resistência excepcionalmente alta a um custo menor. Funciona bem para cabines internas seladas. No entanto, o aço galvanizado permanece altamente suscetível à corrosão se exposto à umidade.

O aço inoxidável (graus 304 ou 316) oferece resistência superior à corrosão. Ele resiste ao sal da estrada, à chuva e à lama. Você deve especificar aço inoxidável para peças do material rodante ou qualquer aplicação exposta externamente. O custo inicial ligeiramente mais alto evita falhas catastróficas induzidas pela ferrugem no futuro.

Construção de fios

A construção do fio determina o equilíbrio entre flexibilidade e elasticidade. Uma construção 1x19 apresenta 19 fios torcidos em um único feixe grosso. Isso cria um cabo rígido com elasticidade incrivelmente baixa. Ele se encaixa perfeitamente em rotas retas e de alta carga.

Por outro lado, as construções 7x7 ou 7x19 torcem vários pacotes juntos. Eles oferecem alta flexibilidade para rotas complexas e sinuosas. Eles esticam um pouco mais sob tensão. Você deve levar em consideração esse alongamento nos projetos do seu mecanismo de ajuste.

Revestimentos de conduíte (PTFE/Teflon)

Os revestimentos de baixo atrito melhoram significativamente a eficiência mecânica. Eles ficam entre o fio interno e o invólucro externo. Você deve avaliar a necessidade desses revestimentos para aplicações de alto ciclo. Eles reduzem a fadiga do operador e garantem retornos suaves.

Contudo, a realidade da implementação exige uma correspondência rigorosa. O PTFE reduz o atrito inicial de forma brilhante. Mas você deve combiná-lo com um acabamento de arame interno altamente polido. Um arame galvanizado áspero atua como uma lâmina de serra. Isso destruirá o revestimento de PTFE durante um ciclo de vida elevado, obstruindo a caixa com detritos plásticos.

Revestimentos Externos (PVC, PE, Poliuretano)

Você deve combinar o material da capa externa com os riscos ambientais específicos. O PVC padrão funciona perfeitamente para uso em cabines internas. Permanece econômico e flexível. No entanto, o PVC derrete ou degrada rapidamente em zonas agressivas.

Especifique jaquetas resistentes a produtos químicos e altas temperaturas para roteamento do compartimento do motor. O polietileno (PE) ou o poliuretano lidam muito melhor com o calor radiante da exaustão e com os derramamentos de óleo. A avaliação precoce dessas zonas ambientais evita que a capa externa rache e exponha o conduíte de aço à umidade.

Avaliando acessórios finais e acessórios de hardware

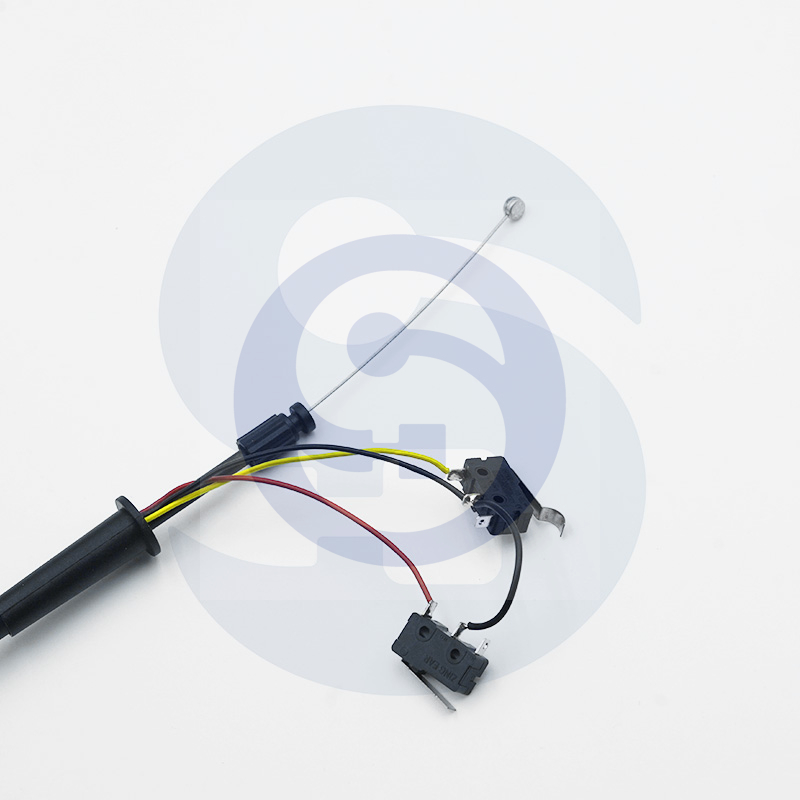

Terminações de cabos internos (bicos, manilhas, curvas em Z)

As pontas do fio interno sofrem o impacto da força mecânica. As terminações padrão incluem niples esféricos, manilhas roscadas e curvas em Z simples. Você deve avaliar as conexões de zinco fundido padrão em relação às conexões de aço estampado.

Considere o risco com cuidado. As conexões de aço estampado oferecem resistência de tração verificável e altamente consistente. Eles esmagam os fios permanentemente. Extremidades de zinco mal fundidas continuam sendo o principal ponto de falha sob cargas cíclicas pesadas. O zinco pode cisalhar ou escorregar se o processo de fundição contiver bolhas de ar microscópicas.

Melhores práticas para rescisões:

• Especifique aço estampado para todas as aplicações críticas de segurança (freios, transmissões).
• Solicite documentação de teste de extração ao seu fornecedor para cada lote.
• Certifique-se de que as curvas em Z estejam perfeitamente alinhadas com o orifício do braço da alavanca para evitar a fadiga do fio.

Tampas e virolas de conduíte

As virolas fixam o alojamento externo. Eles cobrem as extremidades recém-cortadas do conduíte. Você deve especificar a função exata dos terminais tubulares em seu projeto. Eles evitam que as bobinas de aço da caixa se desfiem com o tempo.

Mais importante ainda, os terminais tubulares garantem um assento rígido contra o anteparo ou suporte de montagem. Sem uma ponteira confortável, o conduíte se desloca durante a atuação. Este movimento absorve a distância percorrida do fio interno, causando desempenho inconsistente.

Ajustadores e ferragens de montagem

Mesmo os cabos da mais alta qualidade sofrem alongamentos mínimos ao longo da vida útil do veículo. Você deve determinar como a mecânica compensará esse trecho. Determine se os ajustadores em linha ou as conexões roscadas atendem melhor ao seu projeto.

Os ajustadores de cano em linha permitem mudanças rápidas de tensão sem ferramentas. As conexões roscadas requerem uma chave inglesa, mas oferecem resistência superior à vibração. Escolha o hardware de montagem com base nos intervalos de manutenção esperados e no espaço disponível no chassi.

Cargas de Desempenho e Conformidade Ambiental

Limite de carga de trabalho (WLL) vs. resistência à ruptura

Os engenheiros muitas vezes confundem o Limite de Carga de Trabalho com a resistência à ruptura. A resistência à ruptura marca o ponto exato onde o cabo se rompe fisicamente. Você nunca deve projetar um sistema para operar próximo a esse limite.

Estabeleça uma regra estrita de operação dentro de uma fração segura da resistência à ruptura. Isto evita falhas prematuras por fadiga. Um padrão comum limita a WLL a 20% da resistência total à ruptura. Esta margem absorve cargas de choque repentinas com segurança.

Erros comuns a evitar:

• Especificar excessivamente o diâmetro do fio interno para ganhar resistência desnecessária.
• Não conseguir realizar fios mais grossos requer conduítes mais rígidos e mais grossos.
• Ignorar a espessura dos conduítes limita severamente suas opções de roteamento.

Padrões de testes térmicos e ambientais

Os componentes automotivos suportam condições brutais. Destaque a necessidade de especificações para atender amplas faixas operacionais. Um controle de veículo padrão opera de forma confiável de -40°C a +120°C. Conjuntos posicionados próximos a sistemas de exaustão exigem limites térmicos ainda mais elevados.

Mencione a documentação de requisitos específicos em sua RFQ. Solicite os resultados dos testes de névoa salina para verificar a resistência à corrosão. Exija classificações de proteção contra entrada de poeira e água (como IP67) nas extremidades do cabo. Botas de borracha adequadas e ponteiras seladas evitam que a sujeira do inverno congele dentro da caixa.

Quando especificar um conjunto de cabos automotivos personalizado

Avaliação do ROI pronto para uso versus ROI personalizado

Decidir entre peças padrão e personalizadas impacta seus resultados financeiros. Use uma lógica clara de seleção. Cabos padrão prontos para uso são suficientes para a prototipagem inicial. Eles também funcionam bem para aplicações genéricas, como karts de reposição ou veículos utilitários básicos.

No entanto, a produção OEM ou de veículos especializados exige estritamente engenharia personalizada. Você pode descobrir que um conjunto de cabos automotivos personalizados do Bowden Cable automotivo economiza dinheiro. Modificar peças genéricas para se adequarem a rotas não padronizadas cria enormes custos de mão de obra. Montagens personalizadas entram diretamente na sua linha de produção sem modificação.

Capacidades do fornecedor para auditar

Você deve fazer parceria com um fabricante altamente capacitado. Defina exatamente o que procurar ao auditar um fornecedor potencial. Procure a conformidade rigorosa com a ISO/TS 16949. Isto garante que a sua gestão de qualidade esteja alinhada com os padrões automotivos globais.

Verifique se há equipamentos internos de teste de tração. Eles devem provar que seus acessórios estampados resistem. Capacidades de prototipagem rápida também indicam um fabricante moderno e responsivo.

A próxima etapa envolve a construção de um desenho técnico completo ou RFQ. Não deixe absolutamente nenhum espaço para suposições do fabricante. Especifique o comprimento exato do traço, o tipo de alojamento, o material do revestimento e os limites do raio de dobra. Uma comunicação clara e inicial garante um produto final impecável.

Conclusão

Definir as especificações do cabo Bowden automotivo é um exercício de gerenciamento de compensações. Você deve equilibrar constantemente a flexibilidade com a resistência à tração máxima. Você também avalia os custos iniciais em relação à resiliência ambiental de longo prazo. Ao compreender as tolerâncias dimensionais, a correspondência de materiais e os acessórios finais adequados, você elimina totalmente as falhas de atuação.

Recomendamos fortemente um processo de validação rigoroso. Valide todas as especificações através de prototipagem física. Submeta esses protótipos a testes de alto ciclo em ambientes simulados antes de iniciar a produção em volume. Pegar um revestimento de PTFE triturado durante o teste economiza milhares de dólares em possíveis recalls.

Não deixe essas ligações mecânicas cruciais entregues a suposições. Consulte hoje mesmo uma equipe de engenharia experiente. Envie seus arquivos CAD ou folhas de especificações completas para um fabricante de cabos verificado e com certificação ISO para iniciar seu próximo projeto com base sólida.

Perguntas frequentes

P: Como posso medir o comprimento correto do curso de um cabo Bowden automotivo?

R: Você mede o comprimento do curso rastreando o fio interno exposto. Calcule o movimento exato necessário para acionar totalmente seu mecanismo desde o estado de repouso até a extensão máxima. Sempre inclua uma pequena margem de tolerância para garantir o engate total sem atingir o fundo da alavanca.

P: Qual é a diferença entre um cabo Bowden e um cabo de controle push-pull?

R: Os cabos Bowden transmitem estritamente força de tração; eles contam com um mecanismo de mola para retornar à sua posição original. Os conjuntos push-pull usam um fio de núcleo sólido e um invólucro externo fortemente reforçado para transmitir força com eficiência nas direções de empurrar e puxar.

P: Por que meu cabo apresenta alto atrito após a instalação?

R: O alto atrito geralmente resulta de erros comuns de implementação. Você provavelmente roteou a montagem abaixo do raio de curvatura mínimo. Outras causas incluem a falta de um revestimento de PTFE ou o esmagamento acidental do invólucro externo ao apertar os grampos de montagem de forma muito agressiva.

P: Posso usar cabos industriais padrão para aplicações automotivas?

R: Não. Ignorar os testes de conformidade específicos do setor automotivo acarreta riscos imensos. Os cabos industriais muitas vezes não possuem as capas de alta temperatura e os acessórios de extremidade resistentes à vibração necessários para a segurança do veículo. Eles se degradam rapidamente quando expostos ao calor do motor, ao sal da estrada e à vibração constante do chassi.
