Como funcionam os cabos de controle push-pull em sistemas automotivos?

Atualmente, as arquiteturas de veículos modernos dependem fortemente de sistemas eletrônicos drive-by-wire. No entanto, eles ainda exigem ligações mecânicas confiáveis ​​e táteis para proteção contra falhas críticas e conexões físicas diretas. Atuadores e sensores não podem substituir inteiramente o feedback robusto dos componentes mecânicos tradicionais. A transferência de movimento linear com precisão por meio de rotas de veículos complexas e com tolerância restrita apresenta desafios de engenharia significativos. Os engenheiros devem percorrer caminhos intrincados sob o capô sem introduzir atrito excessivo ou perda de movimento. Uma linha mal roteada leva facilmente a emperramento ou falha ao longo do tempo.

Exploraremos minuciosamente a mecânica, as aplicações e os requisitos de especificação desses componentes essenciais. Você descobrirá um guia definitivo com foco em engenharia para avaliar e selecionar os conjuntos de cabos de controle push pull automotivos corretos para produção. Este guia esclarecerá sua estratégia de aquisição desde os estágios iniciais de prototipagem até a montagem final em massa.

Principais conclusões

• Princípio Mecânico: Os cabos push-pull transmitem força linear em ambas as direções (compressão e tensão) usando um núcleo interno deslizante dentro de um conduíte externo fixo e reforçado.
• Especificidade da aplicação: Diferentes sistemas automotivos (transmissões, aceleradores, travas) exigem capacidades de carga, comprimentos de deslocamento e raios de curvatura distintos.
• Foco da avaliação: A especificação adequada depende do cálculo da perda de eficiência em curvas de roteamento, da seleção de materiais de baixo atrito (por exemplo, revestimentos de PTFE) e da adesão aos padrões automotivos SAE/ISO.
• Estratégia de Aquisição: As decisões de fornecimento devem priorizar fabricantes com capacidades robustas de testes de ciclo ambiental e suporte de engenharia personalizado.

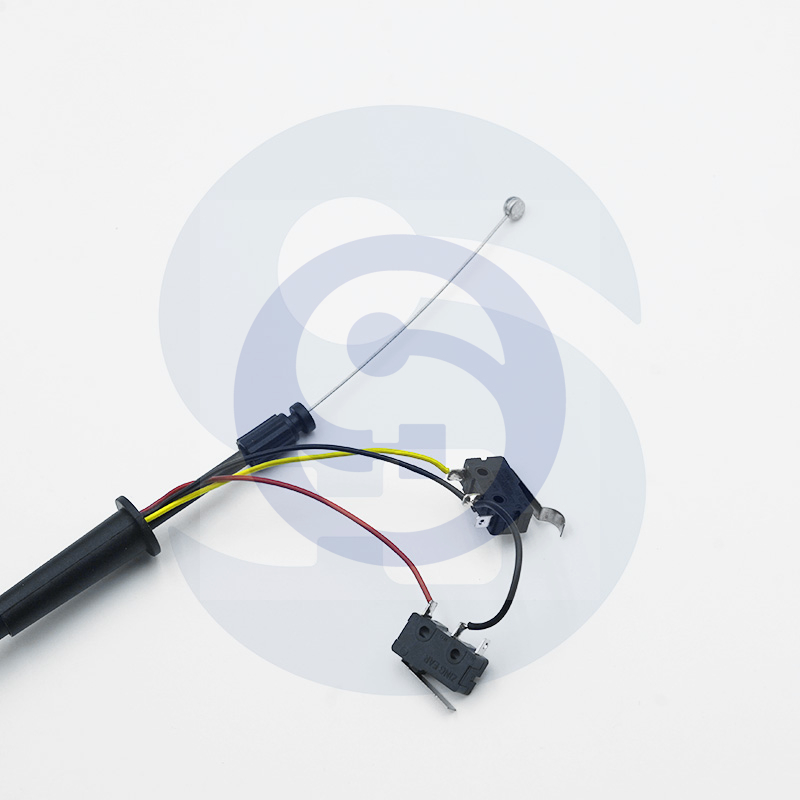

A Mecânica: Arquitetura Central de um Cabo Push Pull Automotivo

O núcleo interno serve como elemento de transmissão primário na montagem. Ele lida com a tensão ao puxar e a compressão ao empurrar. Os engenheiros normalmente escolhem entre designs de fio sólido e fio trançado. O fio sólido oferece excelente resistência à compressão para altas cargas de impulso. Resiste à flambagem sob forte pressão. O fio trançado oferece flexibilidade superior para roteamento em espaços apertados. Eles devem combinar o tipo de núcleo com o requisito de atuação específico do sistema do veículo.

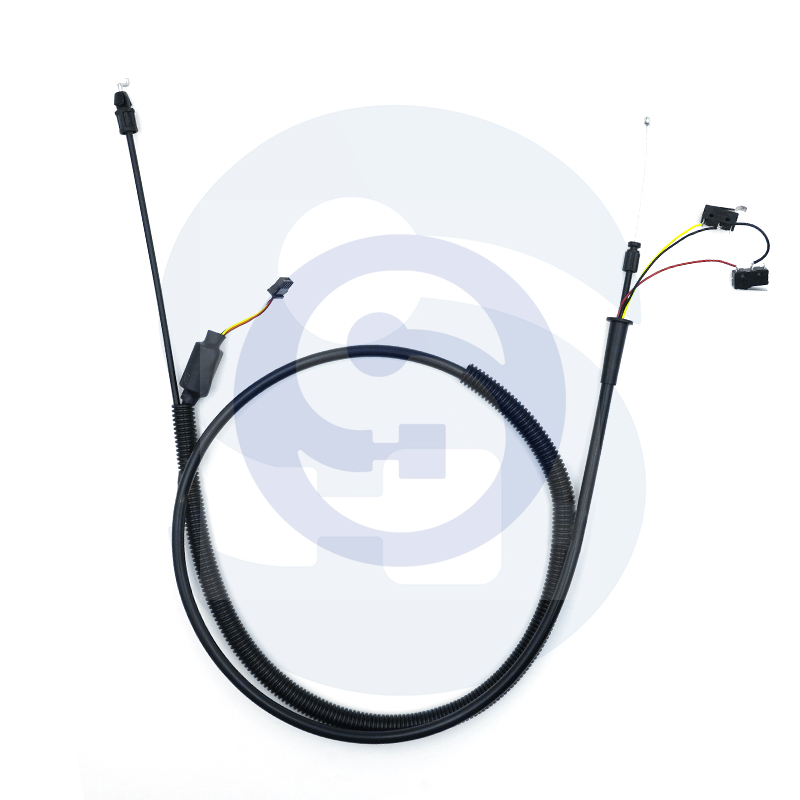

O conduíte externo atua como um invólucro rígido e protetor. Mantém um caminho fixo para o fio interno. Também resiste ao esmagamento sob cargas pesadas de compressão. Os fabricantes constroem este revestimento usando múltiplas camadas especializadas para garantir a integridade estrutural. Um revestimento interno fornece uma superfície deslizante suave. Um envoltório de arame estrutural adiciona resistência vital ao aro. Finalmente, uma capa externa protetora veda o conjunto contra danos ambientais.

O gerenciamento do atrito interno evita desgaste prematuro e resposta lenta. Os revestimentos autolubrificantes de PTFE ou Teflon desempenham um papel crucial aqui. Eles criam uma camada limite naturalmente escorregadia entre o núcleo e o conduíte. Os fabricantes também injetam graxas especializadas de silicone ou lítio durante a montagem. Esses lubrificantes minimizam o esforço de atuação em amplas faixas de temperatura. Você deve especificar a lubrificação adequada para garantir confiabilidade e conforto do motorista a longo prazo.

A seleção de hardware determina quão bem o sistema se integra. Os acessórios finais fixam o núcleo diretamente aos pedais ou alavancas automotivas. As opções comuns incluem manilhas, juntas esféricas e hastes roscadas. As manilhas oferecem conexões fortes e giratórias para alavancas de transmissão pesadas. As juntas esféricas permitem o movimento multieixo para acomodar um leve desalinhamento angular. As hastes roscadas proporcionam ajuste preciso do comprimento durante a montagem do veículo no chão de fábrica.

Aplicações críticas para cabos de controle automotivo

Os sistemas de mudança por cabo exigem precisão absoluta em veículos modernos. As transmissões automáticas e manuais dependem fortemente dessas ligações. Eles exigem folga mínima para garantir o posicionamento preciso do detentor dentro da caixa de engrenagens. Os motoristas esperam um feedback tátil e nítido ao mudar de marcha. Um mecanismo de câmbio desleixado compromete a segurança do veículo e a confiança do motorista. Portanto, os engenheiros especificam conduítes altamente rígidos para essas funções, a fim de eliminar flexões indesejadas.

Os controles de aceleração priorizam alta flexibilidade e resposta imediata. A rota muitas vezes serpenteia por compartimentos de motores lotados. Materiais de baixa fricção garantem aceleração instantânea do pedal. Mais importante ainda, garantem um regresso garantido ao ralenti quando o condutor tira o pé do pedal. Os aceleradores presos representam graves riscos à segurança. Você deve avaliar cuidadosamente os caminhos de roteamento para evitar vinculações em torno de componentes quentes do mecanismo.

Os sistemas de freio de estacionamento suportam cargas de tensão maciças continuamente. Quando engatados, suportam todo o peso do veículo em subidas íngremes. Isso requer resistência à tração excepcional e durabilidade crítica para a segurança. Os conjuntos enfrentam estresse constante e ambientes severos de material rodante. Os núcleos de fio trançado são excelentes aqui porque lidam com forças de tração extremas de maneira confiável. Revestimentos externos resistentes protegem-nos contra detritos voadores da estrada.

Os veículos utilizam extensivamente atuações mecânicas secundárias em toda a cabine e chassi. As liberações do capô, as travas do porta-malas e os controles de ventilação HVAC precisam de uma operação confiável. Os mecanismos de ajuste do assento também dependem de articulações compactas. Nessas aplicações, os engenheiros priorizam o roteamento que economiza espaço em vez de alta capacidade de carga. Esses sistemas utilizam linhas de diâmetro menor para navegar suavemente em espaços apertados da cabine. A flexibilidade torna-se o foco principal da engenharia para esses sistemas secundários.

Avaliação de engenharia: como especificar o conjunto de cabos correto

A especificação adequada começa com a análise da capacidade de carga. Você deve estabelecer limites máximos de push e pull para o aplicativo. As forças de compressão requerem diâmetros de fio internos mais rígidos para evitar empenamento. As forças de tensão dependem puramente da resistência à tração do núcleo metálico. A rigidez do conduíte também deve suportar essas forças aplicadas sem flexionar. Um sistema incompatível falhará prematuramente sob cargas operacionais de pico.

O cálculo do raio de curvatura afeta diretamente a eficiência do roteamento. Cada curva adiciona atrito interno ao sistema mecânico. Você calcula os graus totais de curvatura em todo o caminho traçado. Um grande número de curvas reduz a eficiência total da transferência de movimento. Siga estas práticas recomendadas ao avaliar raios de curvatura:

• Mantenha os caminhos de roteamento o mais retos possível de ponta a ponta.
• Maximize o raio de quaisquer curvas necessárias para reduzir o atrito na parede.
• Evite curvas fechadas consecutivas em compartimentos apertados do motor.
• Calcule multiplicadores de atrito para cada curva de 90 graus no layout.
• Use acessórios de anteparo para estabilizar o conduíte antes de grandes curvas.

A avaliação do slop permitido garante precisão e qualidade tátil. A perda de movimento ocorre quando o núcleo interno se move antes de engatar a carga. As aplicações de câmbio têm tolerância extremamente baixa à folga. Você deve especificar margens de folga exatas entre o núcleo interno e o revestimento de PTFE. Tolerâncias restritas melhoram o feedback tátil, mas podem aumentar ligeiramente o atrito. Os engenheiros equilibram essas variáveis ​​durante a fase de prototipagem.

Você deve definir a distância exata do movimento linear necessária para a atuação. Chamamos isso de curso ou comprimento do curso. Ele determina até que ponto o núcleo interno deve se estender e retrair. Os engenheiros adaptam essa métrica às geometrias apropriadas de encaixe final. Se o comprimento do curso exceder a capacidade de ajuste, o mecanismo chegará ao fundo. Isso danifica os componentes internos e causa falha no sistema.

Seleção de materiais e padrões de conformidade automotiva

A ciência dos materiais dita o desempenho a longo prazo no campo. Geralmente comparamos o aço inoxidável com o aço galvanizado para o fio central. O aço inoxidável oferece resistência superior à corrosão para roteamento de material rodante exposto. O aço galvanizado oferece uma solução econômica para durabilidade padrão em cabines protegidas. Você seleciona o metal com base na exposição ambiental esperada e nas restrições orçamentárias do projeto. Os caminhões pesados ​​geralmente exigem construções totalmente em aço inoxidável.

A capa externa protege as camadas estruturais internas contra ameaças externas. Os engenheiros selecionam polímeros com base em ambientes operacionais distintos. O PVC oferece boa proteção de uso geral para cabines internas. O polietileno de alta densidade resiste à abrasão severa ao longo dos trilhos expostos do chassi. O nylon resiste a altas temperaturas intensas sob o capô, perto dos coletores de escapamento. A escolha do polímero errado leva ao derretimento, rachaduras ou entrada catastrófica de umidade.

As montagens candidatas devem atender a rígidos padrões de conformidade automotiva. Você deve verificar a conformidade com as especificações ISO e SAE relevantes. Estas estruturas regem as ligações mecânicas em veículos de produção em massa. Eles determinam o ciclo de vida mínimo, a resistência à ruptura e a inflamabilidade do material. Seguir essas diretrizes garante a segurança e a conformidade regulatória em diferentes mercados globais. Materiais não conformes expõem os fabricantes a graves riscos de responsabilidade.

Os veículos operam em condições incrivelmente adversas em todo o mundo. Você deve avaliar as proteções contra a entrada de produtos químicos agressivos. As montagens enfrentarão óleo de motor, derramamentos de combustível e sais corrosivos da estrada diariamente. A penetração de umidade causa congelamento interno durante os meses de inverno, travando totalmente o mecanismo. O ciclo térmico extremo de -40°C a +150°C testa a estabilidade do material. Botas superiores de vedação de elastômero evitam que esses contaminantes entrem nas extremidades do conduíte.

Riscos de fornecimento e implementação na produção automotiva

As equipes de compras equilibram componentes prontos para uso com designs personalizados. As peças comerciais prontas para uso (COTS) funcionam perfeitamente para a prototipagem inicial. Eles aceleram os testes e a validação iniciais da prova de conceito. No entanto, a produção em massa geralmente requer montagens personalizadas. Projetos personalizados otimizam rotas específicas, reduzem o peso geral do veículo e simplificam a instalação de fábrica. A transição do COTS para o personalizado requer uma colaboração cuidadosa do fornecedor.

Os compradores devem verificar as capacidades de validação e teste do fabricante. Você precisa de fornecedores que realizem testes internos rigorosos. Solicite dados de testes de ciclo que comprovem longevidade acima de um milhão de atuações. Exigir relatórios de testes de carga até falha para aplicações de freio críticas para a segurança. Certifique-se de que possuem câmaras ambientais para simular condições climáticas extremas. Ao adquirir um cabo push pull automotivo , avalie minuciosamente o laboratório de testes do seu fornecedor.

Vemos várias falhas comuns de implementação na produção em massa. A ancoragem inadequada continua sendo um problema frequente nas linhas de montagem. Linhas não seguras permitem a flexão do conduíte, absorvendo a energia de atuação em vez de transferi-la. Especificar um raio de dobra muito apertado causa vinculação interna imediata. A degradação térmica ocorre quando as rotas passam muito perto de tubos de escape não blindados. A identificação precoce desses riscos físicos evita recalls dispendiosos posteriormente.

A integração adequada requer uma comunicação clara entre engenheiros de projeto e técnicos de montagem. Os trabalhadores da fábrica devem manusear os conduítes com cuidado durante a instalação. Dobrar a caixa danifica permanentemente o revestimento interno. Você deve implementar diretrizes rígidas de manuseio no chão de fábrica. Forneça diagramas de roteamento visuais para evitar torções acidentais ou pontos de esmagamento. O forte controle de qualidade durante a instalação garante uma vida útil ideal dos componentes.

Conclusão

Especificar uma articulação push-pull automotiva requer um equilíbrio cuidadoso de engenharia. Você deve pesar os requisitos de carga direta em relação às restrições restritivas de rota dentro do veículo. A durabilidade do material determina, em última análise, quão bem o sistema sobrevive a ambientes agressivos sob o capô. A escolha dos polímeros e metais corretos evita falhas dispendiosas no sistema.

Incentivamos engenheiros e gerentes de compras a agirem de forma proativa. Mapeie seus dados exatos de push, pull e roteamento imediatamente. Reúna essas métricas físicas antes de contratar um fabricante de nível 1 ou nível 2. Esta preparação garante uma fase de prototipagem eficiente e um projeto de montagem personalizado bem-sucedido.

Perguntas frequentes

P: Qual é a diferença entre um cabo push-pull e um cabo pull-only padrão?

R: Um design padrão somente de puxar depende da tensão e desmorona se for empurrado. Uma versão push-pull apresenta um conduíte externo fortemente reforçado. Esta rigidez estrutural evita que o conjunto deforme sob compressão. O núcleo interno também utiliza um fio sólido mais rígido para transmitir forças de impulso de forma eficaz.

P: Como calcular o raio de curvatura mínimo para um cabo de controle automotivo?

R: Você calcula isso usando fórmulas padrão da indústria que relacionam o diâmetro do conduíte à tolerância de dobra. Geralmente, o raio mínimo de curvatura deve ser pelo menos dez vezes o diâmetro externo do conduíte. Curvas mais estreitas aumentam exponencialmente o atrito interno e deformam permanentemente o revestimento interno.

P: O que faz com que um cabo push pull automotivo se prenda ou falhe prematuramente?

R: A encadernação normalmente resulta de contaminação grave ou roteamento inadequado. Sujeira, umidade e sais da estrada rompem as vedações danificadas e corroem o núcleo. A lubrificação interna degradada aumenta significativamente o atrito de deslizamento. Além disso, danos térmicos excessivos causados ​​por componentes de exaustão próximos podem derreter a camisa externa e restringir o movimento.

P: Os cabos push-pull podem ser usados ​​como trocadores de transmissão primários em veículos pesados?

R: Sim, eles funcionam excepcionalmente bem em veículos comerciais pesados. No entanto, eles exigem especificações de conduítes blindados altamente especializados. Os engenheiros devem especificar núcleos de alta capacidade de carga e jaquetas resistentes ao calor. Esses conjuntos reforçados garantem o engate preciso das engrenagens, ao mesmo tempo em que sobrevivem a vibrações intensas e estresse mecânico contínuo.
